產品描述

性能

封閉式火炬主要應用于沼氣工程應急燃燒火炬，在產氣量過大，或設備檢修等情況時應急燃燒;一些工業項目產生的沼氣則通過火炬燃燒處理，以滿足環保排放要求;垃圾填埋氣通過火炬主動導排燃燒，達到安全和除臭功能，通過增加的在線監測模塊(流量、燃燒溫度等參數)。

燃燒方式

自然吸風，采用特制引射器，大氣式燃燒封閉式火炬主要應用于沼氣工程應急燃燒火炬，在產氣量過大、或設備檢修等情況時應急燃燒；一些工業項目產生的沼氣則通過火炬燃燒處理，以滿足環保排放要求;垃圾填埋氣通過火炬主動導排燃燒，達到安全和除臭功能。通過增加的在線監測模塊(流量、燃燒溫度等參數)，火炬可以申請CDM碳減排補償。

根據填埋氣處理規范、GB50014排水規范，沼氣火炬應采用封閉式、或內燃式構造。

主要特點

●核心部件進口.暗火燃燒，無需鼓風機.采用引射器，實現“藍火"，減小火焰高度。

●雙層不銹鋼燃燒室或陶瓷纖維燃燒室，全自動點火和實時火焰監控

●可切換氣柜柜位點火、壓力點火、遠程點火、手動點火，“即插即用”設計，用戶可自行安裝調試。

主要結構

由燃燒室、引射器噴嘴、支撐結構、點火及火焰監測系統、阻火器、主執行器、冷凝水排放、PLC控制柜等主要部件組成。

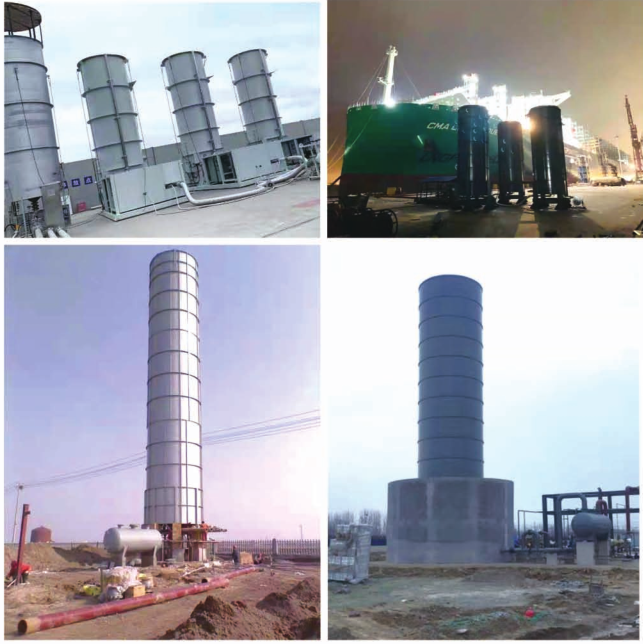

火炬采用大型全封閉式鋼結構，內置陶瓷耐溫模塊。

火炬進一步采用撬裝式結構，在底座上整體布置火炬、風機、管道、監測模塊以及電控等全部組件?；鹁嬷黧w采用304不銹鋼，燃燒室采用雙層不銹鋼或陶瓷纖維。

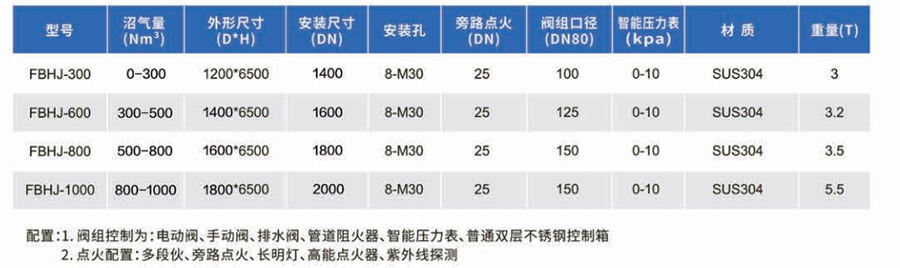

設計參數

沼氣流量范圍:30-5000Nm3/h

沼氣燃燒熱值:4500-6000大卡/Nm3

設計沼氣壓力:10 - 60mbar(低壓燃燒) 60 - 120mbar(高壓燃燒)

控制設備

火炬控制柜裝配有PLC控制系統，標準的軟件功能可以實現:氣柜柜位點火、壓力自動點火、遠程中控點火、現場手動點火、現場急停;以及向上層中控室傳輸火炬燃燒、閥門開啟、故障等運行信號;故障信號可在現場解除、或遠程重啟。
